ECLISSE
CLASSIC COLLECTION

ECLISSE
Luce

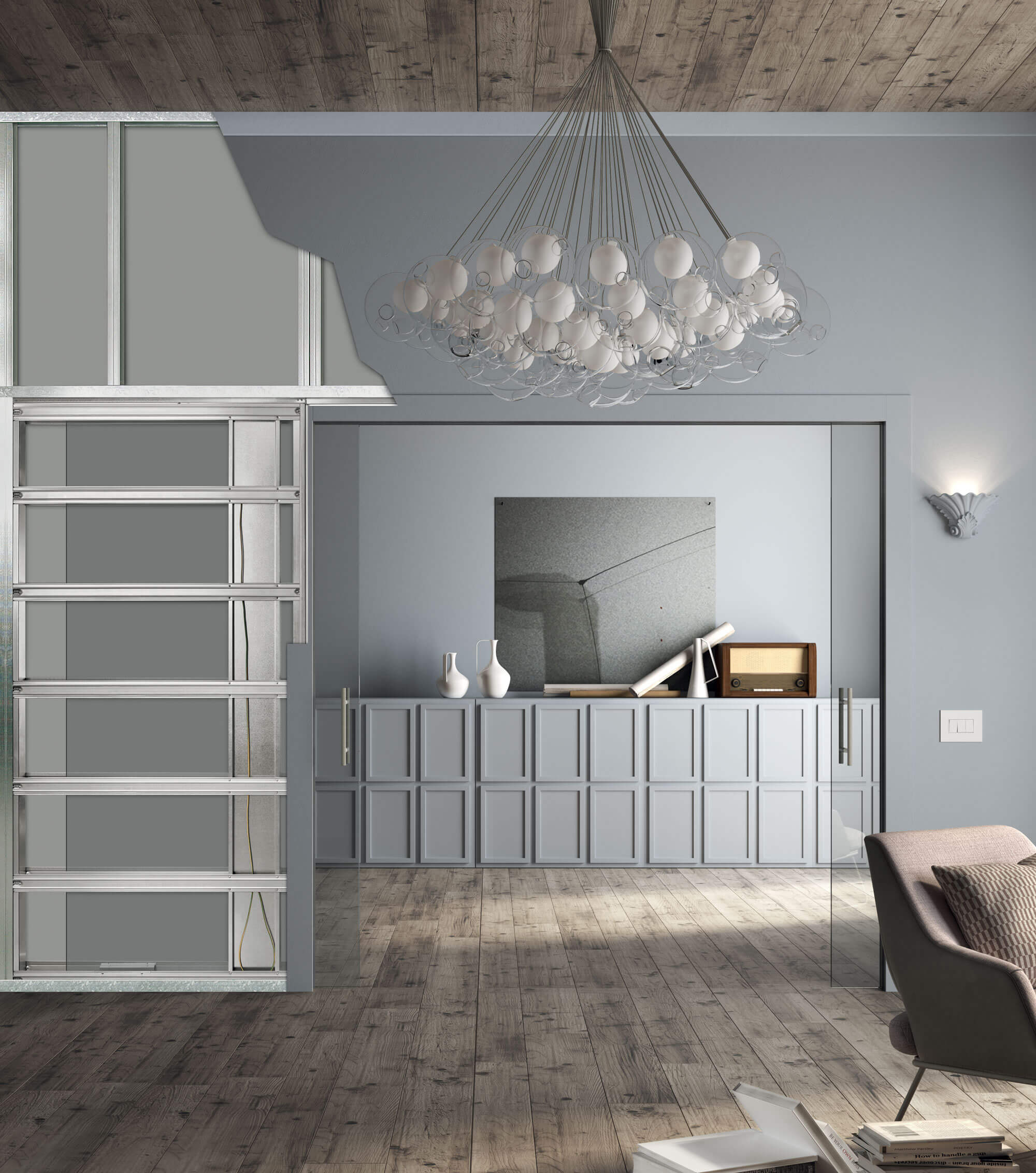

Armazón para una puerta corredera empotrable preparado para la inserción de cableados eléctricos

ECLISSE Luce es la síntesis de la experiencia y el conocimiento de ECLISSE: el primer contramarco del mercado que permite la colocación, en la misma pared en la que se aloja, de puntos de luz, termostatos, interruptores y cables telefónicos.

Innovaciones inteligentes

Contramarco ECLISSE Luce para pared de enlucido

Contramarco ECLISSE Luce para<b> pared de enlucido</b>
+
Simple, veloz, pretrazado (patente exclusiva)
+
Una tecnología exclusiva

Simple, veloz, pretrazado (patente exclusiva)

En las versiones para enlucido, la chapa metálica del muro de carga se traza previamente y se quita fácilmente, para insertar sin dificultad la caja eléctrica. Según sea necesario, es posible instalar hasta 10 cajas eléctricas en los armazones para una sola hoja (5 por un lado y 5 por el otro) y hasta 20 en los que son de doble hoja.

Una tecnología exclusiva

El sistema Luce permite ahorrar tiempo en la obra porque no es necesario rastrear la pared, dado que el conducto ya está integrado en el armazón para permitir insertar directamente el cable de preconfiguración de la toma de tierra dentro del contramarco.

Contramarco ECLISSE Luce para pared de placa de yeso laminado

 Contramarco ECLISSE Luce para <b> pared de placa de yeso laminado</b>
+
El paso secreto (patente exclusiva)
+
Un sistema completo

El paso secreto (patente exclusiva)

Un conducto interno al armazón permite el paso de los cables y garantiza, al mismo tiempo, que estos no interfieran con el deslizamiento de la puerta. En las versiones para cartón yeso a estructura abierta, sin chapa metálica, permite la instalación de las cajas eléctricas a la altura deseada.

Un sistema completo

Las cajas eléctricas ECLISSE se han estudiado para su instalación en armazones con sistema Luce y tienen una profundidad de solo 40 mm.

Detalles técnicos

MEDIDAS DE APERTURA

UNA HOJA
L de 600 a 1300 mm
H de 1000 a 2600 mm

DOBLE HOJA
L de 1200 a 2600 mm
H de 1000 a 2600 mm

ESPESORES Y APLICACIONES

Espesor pared acabada – versión ENLUCIDO
150 mm

Espesor pared acabada – versión PLACA DE YESO LAMINADO
150 mm
esctructura de 100 mm + 1 placa de yeso laminado en el contramarco y 2 placas por cada lado en la perfilería.

Aplicación en pared enlucido

Aplicación en pared de placa de yeso laminado

INSERCIÓN DE CABLEADO

Detalle de la chapa pretrazada.

Extracción de la chapa pretrazada con herramientas de construcción comunes.

Inserimento cablaggi (parte superiore) nel controtelaio.

Inserimento cablaggi (parte inferiore) nel controtelaio.

Inserimento della scatola elettrica (spessore 40 mm, 2 scatole in dotazione).

Particolare dei cablaggi e della scatola elettrica inserita.

5 VENTAJAS DE SU USO

Ahorro
No necesitan baterías
Tiempos de instalación reducidos
Versatilidad
Grosor reducido de la pared

FUNCIONALIDAD

Con un contramarco convencional, corres el riesgo de colocar los puntos de luz demasiado lejos de la abertura.

En cambio, con un contramarco preconfigurado, podrás mantener siempre los puntos de luz cerca del paso de la puerta sin necesidad de realizar intervenciones adicionales durante la instalación ni de mantenimiento posterior. Esta ventaja es especialmente apreciada en el caso de una puerta de doble hoja.

Área de descarga

Complementos

PANELES PUERTA

Puertas de cristal y aluminio, transparentes o satinadas.

Paneles puerta laminados con jambas.

Paneles de puerta en crudo semielaborados con jambas.

Puertas insonorizadas.

MANILLAS/KIT DE CIERRE

Accesorios

Amortiguadores para puertas correderas que acompañan suavemente la puerta tanto en el cierre como en la abertura.

Mecanismo de cierre automático de la puerta corredera.

Sistemas para el movimiento sincronizado de los dos paneles de puerta en modelos de doble hoja.

Sistema push-pull para puertas correderas.

Automatización magnética para cerrar puertas correderas.

Perfil de aluminio que protege la puerta del desgaste.

Sistemas de enganche y adaptadores para puertas correderas de cristal.

Mira el vídeo:
